TRIDENT系列
等離子設備
將等離子切割所需的高速性與對厚板采用的火焰切割所需重型機器的穩定堅固性結合,適用于如造船廠、鋼鐵加工中心等需要進行大量切割工作的廠商。
- 資料下載
- 保養知識
- 選擇其他產品

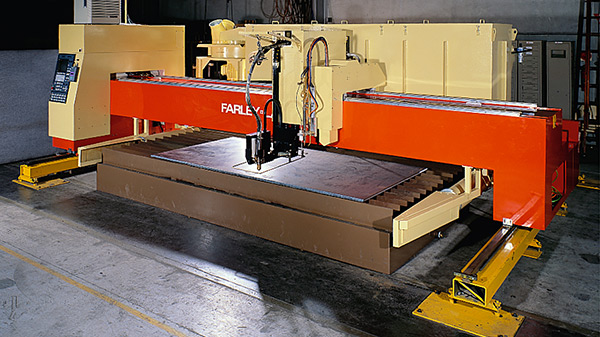

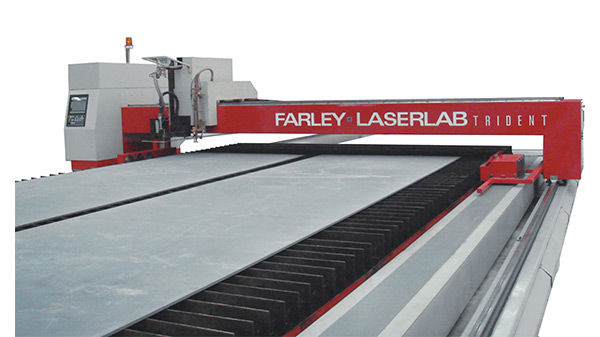

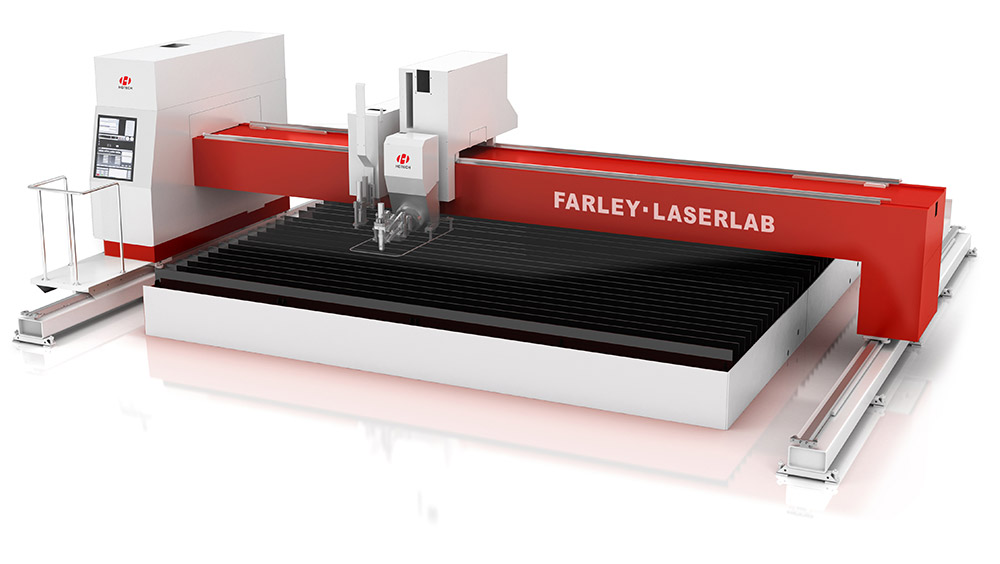

Trident數控等離子切割機,將等離子切割所需的高速性與對厚板采用的火焰切割所需重型機器的穩定堅固性結合,適用于如造船廠、鋼鐵加工中心等經常需要加工大型部件或大批量部件廠商。
對于這些重工行業來說,機器使用壽命長,生產能力強及產品質量高都是至關重要的。長期實踐證明Trident的堅固耐用性可以滿足對大量板材進行24小時滿負荷連續三班運行。
設備機床最寬可到12米,能裝載多達20個切割和劃線工具。一些華工激光的客戶利用多臺不同工具配置的Trident數控等離子切割機,組成一個綜合的加工工作區,進行著十分靈活的組合生產加工。
產品優勢
1、高速和穩定性的結合
采用大型整塊構件的機器結構使得Trident數控等離子切割機,有高出同類競爭產品5倍的強度與體積比。憑借CAD工作站和有限元分析系統,華工激光采用了低導軌與不同高度的橫梁的組合,在滿足切割厚度的情況下使Trident數控等離子切割機具有良好穩定性和校準精度。

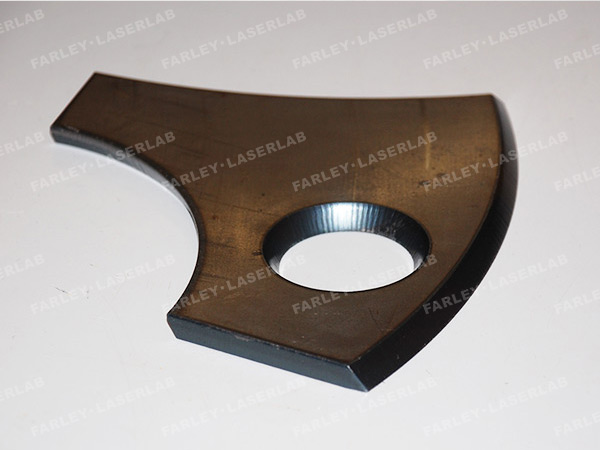

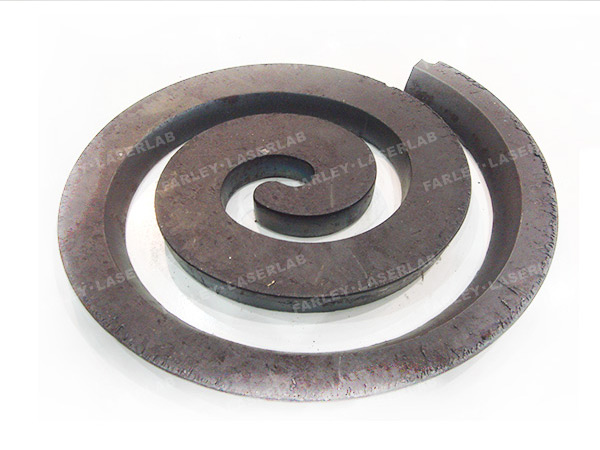

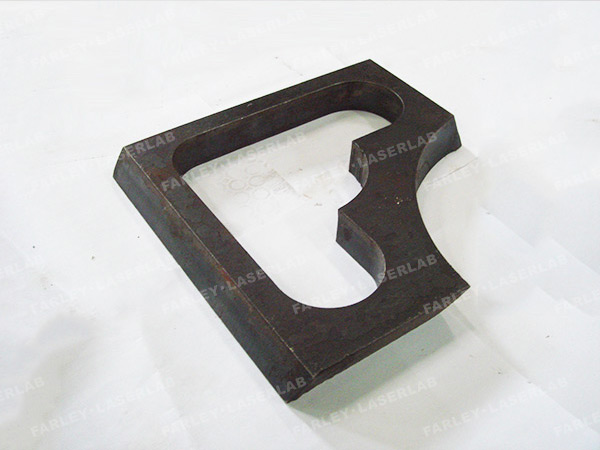

2、快速加速切割帶來的規則無渣滓切割效果
通常在開始運行2mm之內,Trident數控等離子切割機即能達到全速切割。這種高加速度對于要求實現無掛渣現象的切割效果是至關重要的,伺服驅動進一步鞏固了系統的精確定位。
3、經典且靈活的設計
Trident數控等離子切割機設計的經典之處在于,機械的主要結構總能適應不斷更新的切割和控制技術。最近我們在對一些已經運行了超過15年的Trident數控等離子切割機進行升級時發現,在安裝了最新的PDF數控系統和等離子系統后,這些老設備的工作表現竟比全新的同類競爭產品還要好。
Trident數控等離子切割機能在多個割炬箱上安裝多種等離子和燃?xì)馇懈罡罹?。這種設計上的靈活性使得每臺系統的配置在符合您現時需要的同時,也保留了未來您業務發展時需要添加更多工具的能力。
Trident將簡潔準備工作與快速加工有機結合。這些包括:自動割縫寬度補償,高速穿孔,自動移動到由用戶設定的加工區,在兩次切割之間割炬的部分回縮高度控制,用激光測量板材的位置和放置角度自動調整加工坐標系的旋轉角度,等等。
我們的工程師精心設計和選擇Trident上每一個零部件,保證了Trident的可靠性和長使用壽命。有時,這些部件的性能參數可能高于實際的需要,但這卻保證了Trident不會因部件的過負荷運轉而產生危及客戶大批量持續生產的事故。
使用的履帶式支架在避免纏繞的同時將氣管和電纜的長度需求降到最低。伺服驅動部分采用了易于維護和調校且性能可靠的系統。精密的高度探測裝置為客戶帶來更好的切割質量,也延長了消耗品的使用壽命并且降低設備維修頻率。
行業應用
Trident數控等離子切割系統是大幅面、大批量的復雜零部件(比如坡口)連續加工的專家。該機型廣泛應用于制造、礦山機械、海工、工程機械、動力機車、鋼構鐵塔、壓力容器、能源機械、農業機械、食品機械、紡織機械、、客車重卡、電柜、來料加工等多個行業。
TRIDENT【三叉戟】-------大幅面、高穩定性的重型數控等離子切割機 | |
---|---|
有效切割寬度 | ≤10m |
有效切割長度 | ≤50m |
切割厚度范圍 | 1-80mm |

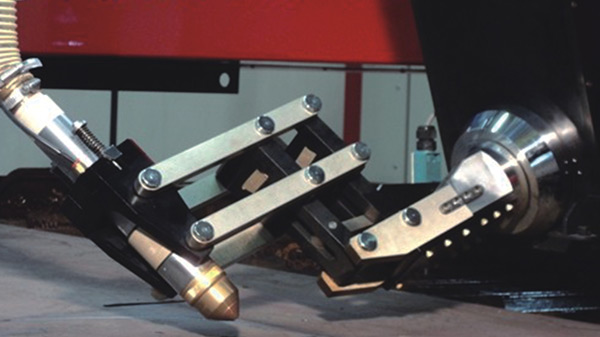

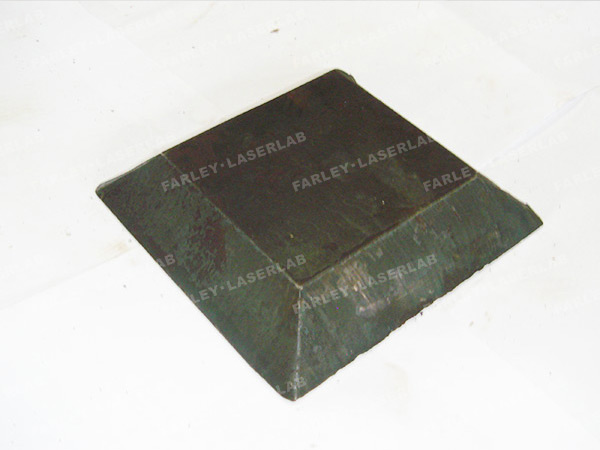

坡口功能 | I、V、Y、K型 |
定位精度 | +/- 0.2mm |
重復定位精度 | +/- 0.1mm |
最大空行速度 | 25m/min或30m/min |
切割速度 | 0-6m/min(根據電源功率及板厚) |
割炬升降行程 | 250mm |
斷面垂直度 | ︱1-2︳° |
可配割炬數量 | 1-8 |
可配割炬項目 | 等離子、火焰、劃線(噴粉/噴墨)、鋼針打印 |
等離子電源選項 | 美國海別得精細等離子系列、德國凱爾貝類激光系列等 |
除塵方案 | 配置水床或除塵系統 |
備注:本公司保留對上述參數更改的權利。若您對機器有特殊要求,我們可專門定制,歡迎來電400-888-8866洽談。
